Продукты победители 2018

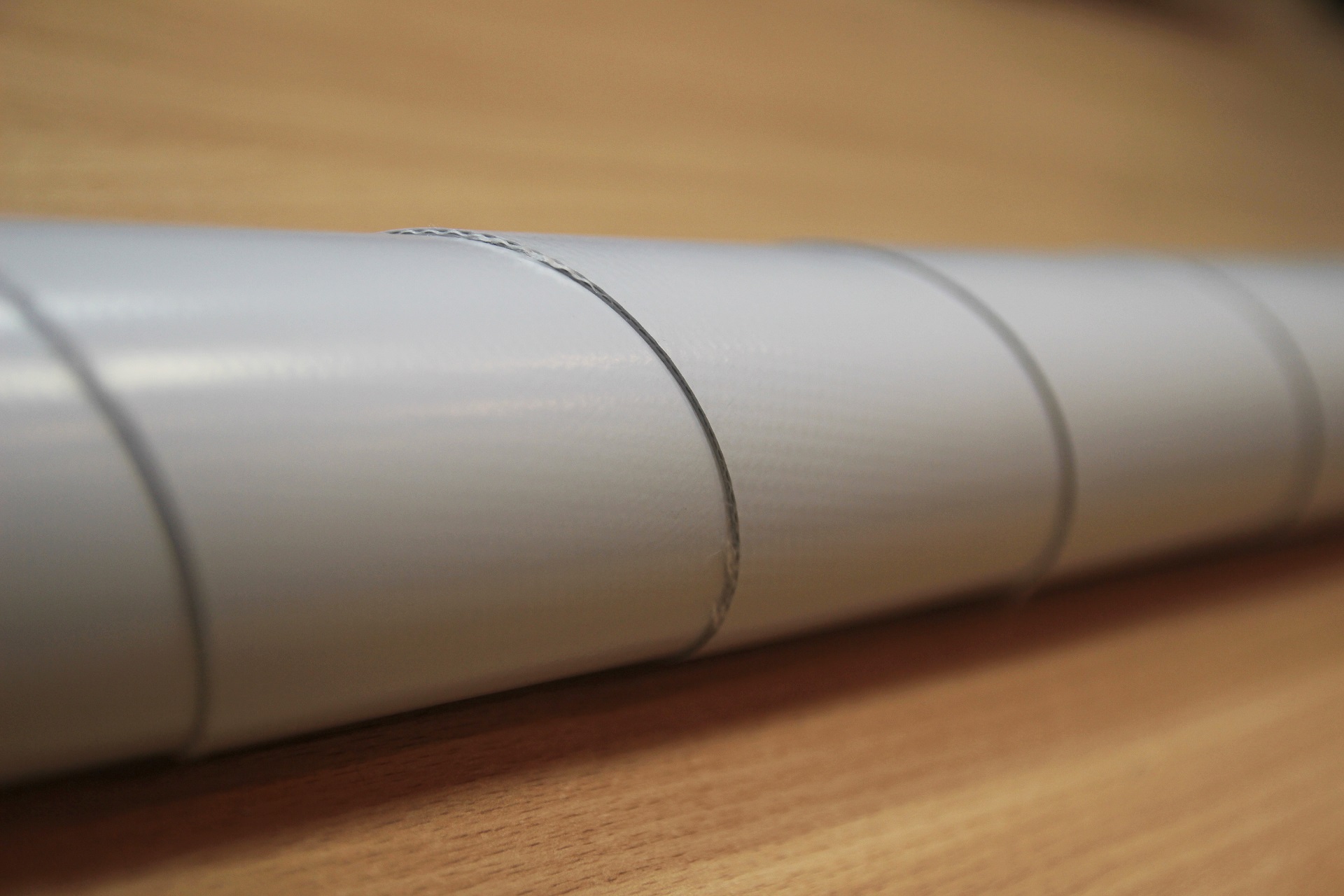

Наименование показателей

Артикул МК2-1350

Норма

Факт

1. Масса 1м²,г

1350+5%

1340

2. Ширина, мм

2400;2450;2500±20

2400;2450;2500

3. Материал покрытия

ПВХ

4. Материал основы

Полиэфир

5. Толщина, мм

1,1±0,1

1,02

6. Разрывная сила при растяжении, Н/5см, не менее

-в продольном направлении

1100

7460

-в поперечном направлении

1000

4750

7. Относительное удлинение при разрыве, %, не менее

-в продольном направлении

10

22

-в поперечном направлении

10

26

8. Водонепроницаемость в течение не менее 72 ч при давлении не менее 0,001 МПа

Отсутствие проникновения воды

Отсутствие проникновения воды

9.Водопоглощение, %, не более по массе при испытании в течение не менее 24 ч

4,0

3,3

10. Сопротивление статическому продавливанию (нагрузка    250 Н в течение не менее 24 ч)

На поверхности образца не должна появляться вода

Вода на поверхности образцов отсутствует

11.Теплостойкость при температуре (110±2) ºС в течение 6 ч,

     Изменение линейных размеров, %, не более

Отсутствие вздутий и расслоений

2,0

Отсутствие вздутий и расслоений

0,7

12. Гибкость (на брусе с закруглённым радиусом R=(5±0,2) мм при температуре не выше минус 40 ºС

Отсутствие трещин

Отсутствие трещин

13. Устойчивость к разрыву (испытание гвоздём диаметром 2,5мм), Н, не менее

900

Не менее 1200

14.  Сопротивление прокалыванию наконечником конусной формы, Н (диаметр конца конуса наконечника(3±0,05)мм; диаметр стержня наконечника(10±0,1)мм, не менее

450

623

15. Твёрдость по ШоруА, усл.ед.

75-95

88

16. Сопротивление паропроницанию, м²чПа/мг, не более

220

195

17. Прочность сварного шва на разрыв, МПа, не менее

2,0

2,7

18. Прочность сварного шва на сдвиг, МПа, не менее

80

112,7

19. Характеристики материала после ускоренного климатического старения и оценка долговечности (годы), не менее

15

26

19.1. Изменение внешнего вида

Отсутствие изменений

Отсутствие изменений

19.2. Изменение цвета(Δ Е), не более

0,3

0,12

19.3. Разрывная сила при растяжении, Н/5см, не менее

-в продольном направлении

900

6950

-в поперечном направлении

900

4660

19.4.  Относительное удлинение при разрыве, %, не менее

-в продольном направлении

10

21

-в поперечном направлении

10

24

19.5. Гибкость (на брусе с закруглённым радиусом R=(5±0,2) мм при температуре не выше минус 40 ºС

Отсутствие трещин

Отсутствие трещин

19.6. Твёрдость по ШоруА, усл.ед.

75-90

84

20. Группа горючести

Г1

Г1

21. Группа воспламеняемости

В3

В3

22. Группа распространения пламени

РП 1

РП 1

Наименование показателей

Норма

Факт

1.Масса 1м²,г

630 – 1300+5%

620 – 1300

2.Ширина, см

(250-320)±2,5

250,0-320,0

3.Материал покрытия

ПВХ

4.Материал основы

Полиэфир

5. Переплетение, N⁰/см

8×8; 9×9; 10×10; 12×12; 18×8,2

6. Нити, дтекс

1130

7.Цвет

Широкая цветовая гамма

8.Дополнительные отделки

Без лака, односторонняя, двухсторонняя лакировка

9.Толщина, мм

0,56±0,05;

0,71±0,10;

1,1±0,1

0,51 – 1,05

10.Разрывная нагрузка полоски материала (20х100) мм, Н, не менее

-в продольном направлении

1000

1200 –2000

-в поперечном направлении

750

1000 – 2000

11.Удлинение при разрыве, %

-в продольном направлении

15

19,0- 32,0

-в поперечном направлении

15

20,0-32,0

12.Сопротивление раздиранию, Н, не менее

-в продольном направлении

250

250 – 600

-в поперечном направлении

250

250 – 600

13.Устойчивость к многократному изгибу, килоциклы, не менее

100

150 – 220                    трещины отсутствуют

14.Огнеопасность, мм/мин, не более

100

не огнеопасный

15.Водопроницаемость, ч, не менее

24

24

капли воды на поверхности не обнаружены

16.Прочность сварного шва на сдвиг, кН, не менее

-в продольном направлении

0,60

0,90 – 1,8

-в поперечном направлении

0,50

0,80 – 1,4

17.Светостойкость, баллы, не менее

6

не допускается изменений внешнего вида и цвета

6

18.Устойчивость к действию бензина и масел

устойчив

устойчив

19.Температурные пределы

-30°

+70^о

-30° -  -50º

+70^о

20.Адгезия, Н/50мм, не менее

80

80-100

21. Группа горючести

Г1 – Г2

Г1 – Г2

22.Группа распространения пламени

РП1-РП2

РП1

23. Группа воспламеняемости

В3

 В3
